超微细扁平漆包线

特点

► 导体的尺寸均匀，公差小

► 绝缘层能均匀的覆盖导体

► 在保证性能的前提下，可实现0针孔需求

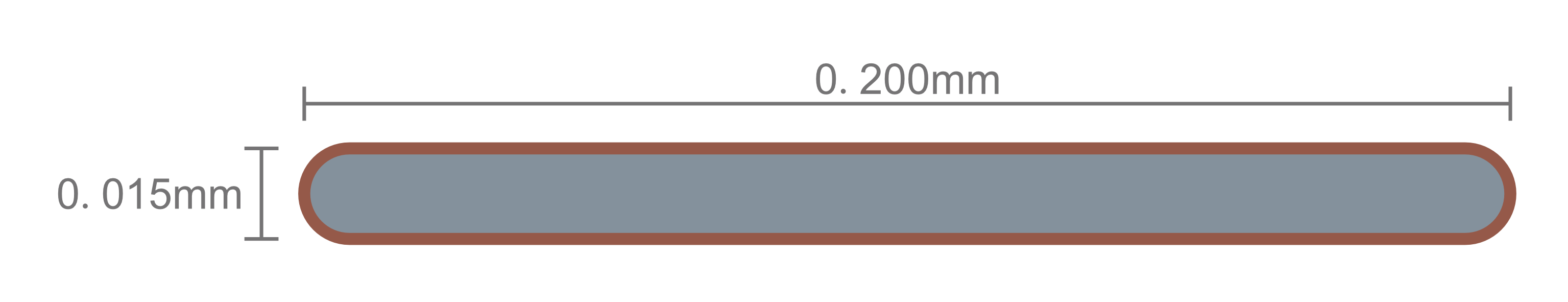

上图中的外层是绝缘层

导体尺寸：0.015 × 0.200毫米
绝缘层厚度：最小0.003毫米
自粘层厚度：最小0.001毫米

产品型号	规格		导体尺寸(mm)				单边漆膜厚度(mm)		自粘漆膜厚度	整体尺寸(mm)				最大电阻	最小击穿电压	最小伸长率	最小粘着性
	厚度	宽度	厚度		宽度		厚度	宽度	(mm)	厚度		宽度 Width		(Ω/Km)	(kv)	(%)	(N/mm)
	厚度	宽度	中心值	公差	中心值	公差	厚度	宽度	(mm)	中心值	公差	中心值	公差	(Ω/Km)	(kv)	(%)	(N/mm)
SFT-AIW/SB	0.022	0.160	0.020	±0.003	0.160	±0.020	0.004±0.001	0.005±0.001	0.002±0.001	0.034	±0.005	0.174	±0.020	4593-5501	0.5	15	0.29
SFT-AIW/SB	0.024	0.275	0.024	±0.003	0.275	±0.020	0.004±0.001	0.005±0.001	0.002±0.001	0.036	±0.005	0.289	±0.020	2399-3049	0.5	15	0.29
SFT-AIW/SB	0.030	0.260	0.030	±0.004	0.260	±0.020	0.004±0.001	0.005±0.001	0.002±0.001	0.042	±0.005	0.274	±0.020	1859-2829	0.5	15	0.29
SFT-AIW/SB	0.045	0.210	0.045	±0.004	0.210	±0.020	0.004±0.001	0.005±0.001	0.002±0.001	0.057	±0.005	0.224	±0.020	1603-2321	0.5	15	0.29
SFT-AIW/SB	0.055	0.180	0.055	±0.004	0.180	±0.020	0.008±0.002	0.008±0.002	0.002±0.001	0.075	±0.005	0.200	±0.020	1450-1900	0.7	15	0.29
SFT-AIW/SB	0.060	0.240	0.060	±0.005	0.240	±0.020	0.008±0.002	0.008±0.002	0.002±0.001	0.080	±0.005	0.260	±0.030	1094-1480	0.7	15	0.29
SFT-AIW/SB	0.070	0.200	0.070	±0.005	0.200	±0.020	0.008±0.002	0.008±0.002	0.002±0.001	0.090	±0.005	0.220	±0.020	1141-1575	0.7	15	0.29
SFT-AIW/SB	0.100	0.200	0.100	±0.005	0.200	±0.020	0.008±0.002	0.008±0.002	0.002±0.001	0.112	±0.005	0.214	±0.020	880-1060	0.5	15	0.29

佳腾超微细扁平线可生产规格范围(可定制)

单位(mm)	导体宽度	0.15	0.2	0.26	0.3	0.32	0.36	0.4	0.45	0.5	0.55	0.65	0.7	0.8	0.9	1	1.5	单边漆膜厚度
导体厚度	导体公差	±0.03
0.015	±0.004					×	×	×	×	×	×	×	×	×	×	×	×	Min 0.003
0.020													×	×	×	×	×
0.030																	×
0.040
0.050
0.060
0.065
0.070
0.075
0.080
0.085
0.090
0.095
0.100
单边漆膜厚度		Min0.003
